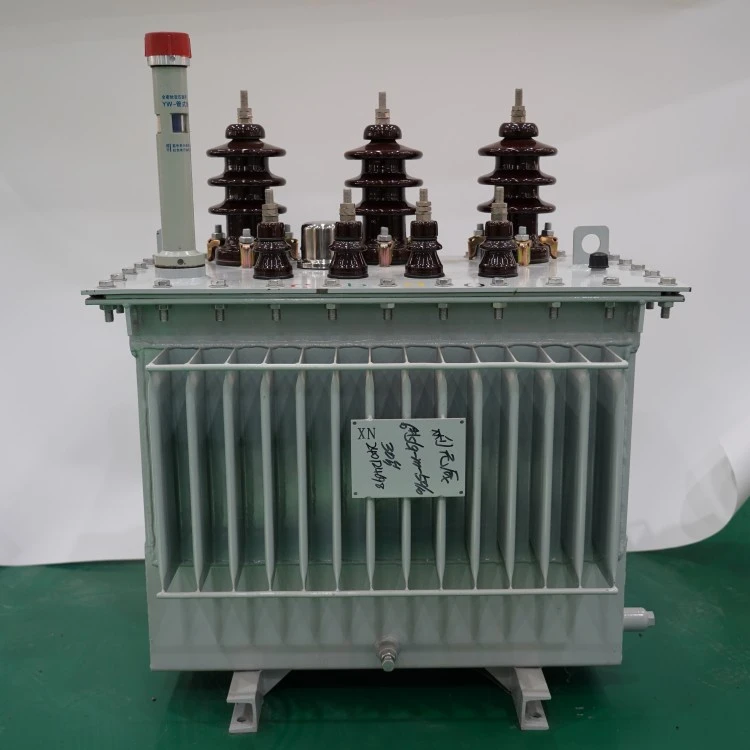

En Corrugated Tank Oil Immersed Transformer er en olienedsænket transformer med et korrugeret tankhus. Den foldede tankvæg tilføjer overfladeareal til varmeafgivelse og kan også hjælpe med at absorbere olieekspansion under temperaturændringer. Dette gør produktet anvendeligt til kompakte distributionssteder, hvor et enkelt radiatorlayout ikke passer bedst. Det bruges i industrianlæg, kommercielle kraftværker og udendørs transformatorgårde. Strukturen følger stadig det normale transformatorarbejdsprincip: kernen og viklingen ændrer spænding, mens transformerolie giver isolering og køling under belastningsdrift.
Produktparametre
|
Parameter |
Værdi |
|
Fase |
Tre fase |
|
Indgangsspænding |
6kV / 10kV / 15kV / 20kV / 35kV |
|
Udgangsspænding |
110V / 220V / 380V / 400V / 440V / 480V |
|
Nominel kapacitet |
30kVA-2500kVA |
|
Frekvens |
50/60Hz |
|
Vektor gruppe |
Dyn11 / Yyn0 |
|
Kølemetode |
ONAN |
|
Oprulningsmateriale |
100% kobber |
|
Standard |
IEC / ISO / CE / ANSI / IEEE |
|
Garanti |
2 år |
Produktfordele
Bølgede vægge tilføjer køleflade uden en stor separat radiator.
Tankformen hjælper med at håndtere olievolumenændring under normal opvarmning og afkøling.
Den kompakte krop er nyttig, hvor installationspladsen er begrænset.
Komponenter
Transformatoren inkluderer korrugeret olietank, kerne, vikling, olie, høj- og lavspændingsbøsninger, trinkobler, løftedele og standard navneskilt. For en transformator med bølgepap i olie skal tankvæggen beskyttes mod hårde stød under transport.
FAQ
Q: Hvorfor bruge en bølgepaptank?
A: Det giver mere kølende overflade og hjælper med olieekspansion i en kompakt krop.
Q: Kan det bruges udendørs?
A: Ja. Udendørs brug er almindeligt, men jordforbindelse, fundament, dræning og bøsningsafstand bør kontrolleres.
Q: Hvad skal beskyttes under levering?
A: Den korrugerede væg, bøsninger, trinkobler og olietætningsområder kræver omhyggelig håndtering. Den korrugerede tankolie nedsænkede transformator bør ikke trækkes efter tankvæggen.
